光伏直流线敷设：别被 “分开更安全” 误导了！​

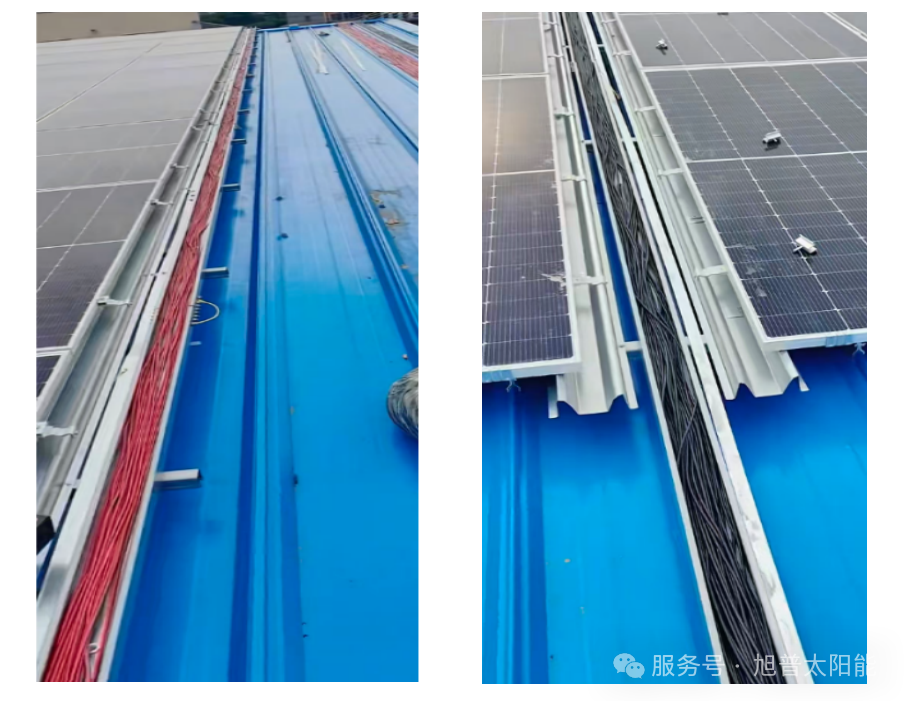

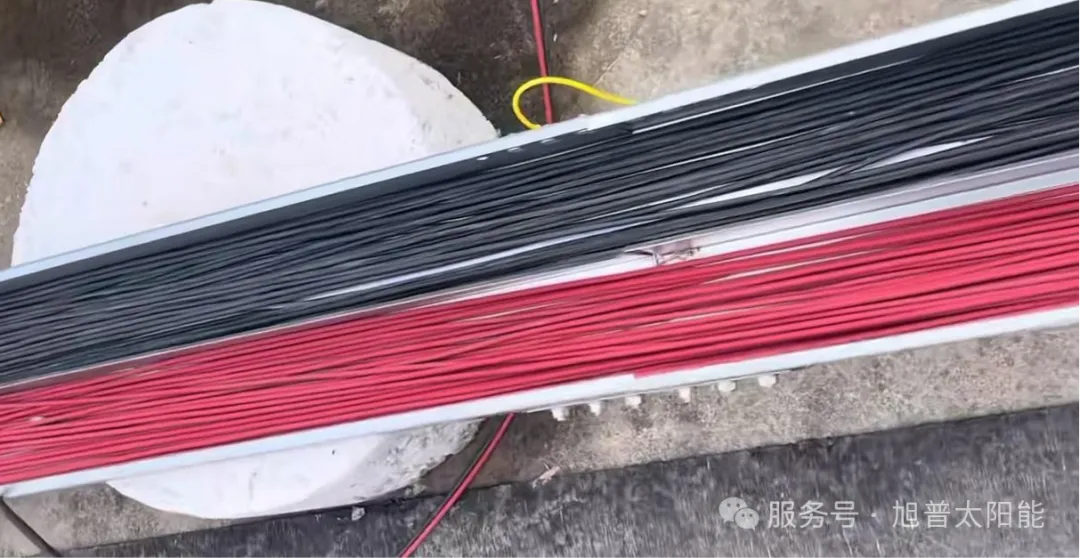

在光伏安装圈，流传着一个说法：“直流线正负极要分开铺设，万一破皮不会起火”。不少人甚至资深从业者都在推荐这种做法，看着规整美观，还能规避小概率的破皮短路风险，似乎没什么问题。

但旭普要提醒一个很少有人意识到的问题：看似 “保险操作” 的背后，藏着一个非常大的安全隐患 —— 雷电天气下的设备损毁风险。

一

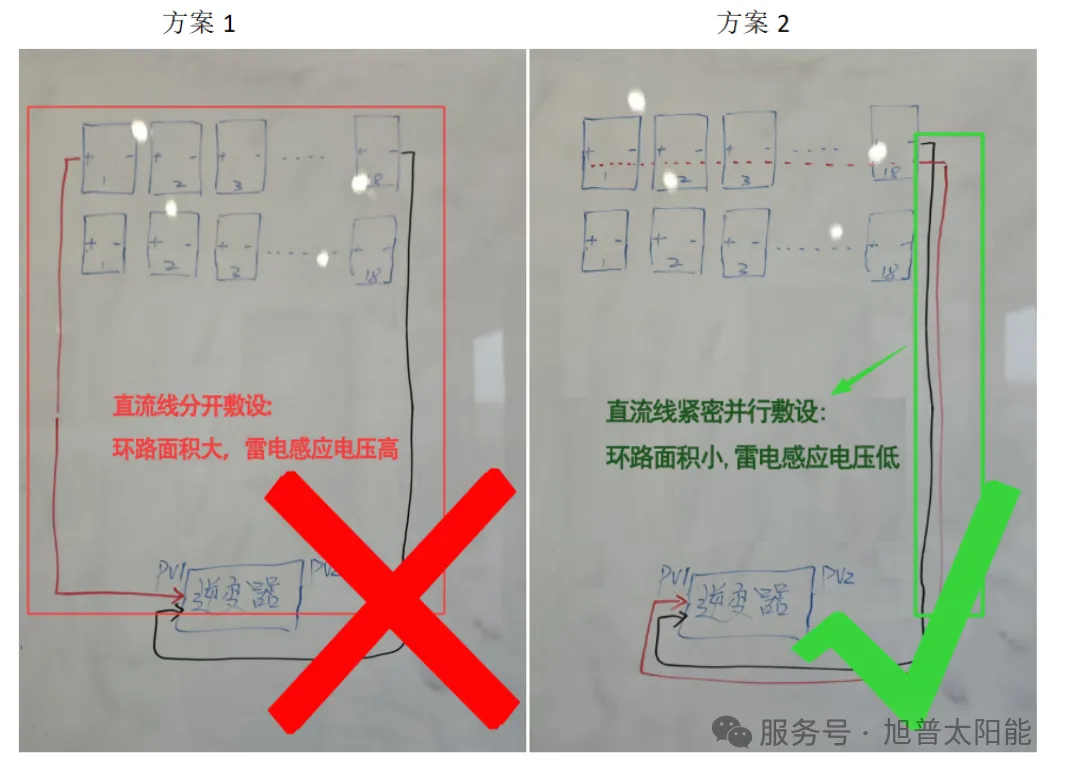

因为雷电本质是快速变化的强磁场，当它穿过光伏直流线正负极围成的 “环路” 时，就像磁铁划过线圈会产生电流一样，会在这个环路中感应出瞬间的高电压、大电流。这个感应出来的能量有多可怕？完全取决于环路面积的大小：

环路面积越大，感应的电压和电流就越高，可能远超汇流箱、逆变器、组件二极管的耐压极限，直接击穿设备；

要是长距离布线时正负极分得太开，形成的环路面积能达到几十甚至上百平方米，感应的浪涌能量足以让整套设备 “瘫痪”。

而正负极同时在同一个位置绝缘破损的概率，其实低到可以忽略不计。为了规避这个小概率风险，反而放大了雷电损毁设备的大概率风险，实在得不偿失。

二

不管是国标还是行标，都明确给出了核心要求：最小化直流线的环路面积，以此降低雷电感应风险。

1. QX/T 263—2015《太阳能光伏系统防雷技术规范》直接要求：直流电缆要紧密并行、缩短长度、减小环路面积，就是为了降低雷电 感应；

2. GB/T 38590—2025《分布式光伏发电系统防雷技术规范》，也重点强调了通过优化布线来控制感应浪涌。

工程上最常用也最有效的做法，就是让正负极电缆 “亲密无间”：沿着同一条路径敷设，紧贴在一起，不管是走桥架还是穿管，都尽量缩小两者的间距。这样一来，正负极围成的环路面积几乎趋近于零，雷电感应的浪涌能量也会降到最低。

最终结论：防雷才是核心，紧密并行是关键

光伏直流侧防雷不是单靠接地防雷就够的，线缆敷设的环路面积是核心控制参数 —— 面积越小，感应浪涌越低，设备越安全。正确的做法应该是：以 “最小化环路面积” 为原则，让正负极电缆紧密并行敷设，再配合 SPD、等电位连接、规范接地，形成一套完整的防护体系，既不用为小概率的破皮风险过度担忧，又能稳稳抵御雷电威胁。

别再盲目跟风 “分开布线” 了，规范施工、抓准防雷核心，才能让光伏系统长期安全稳定运行。
